Как собрать детали кубика Рубика 4х4


фотография - кубик Рубика 4 на 4 собранный механическим путем Для механической сборки кубика Рубика 4 на 4 мы взяли за основу видео от Максима Чечнёва, и немножко модифицировали его эмпирический способ.

Мы изменили последовательность сборки элементов. Но вы можете собирать свой куб так, как вам покажется легче.

Для сборки кубика 4х4 из элементов не нужно раскладывать элементы по цветам. Собирайте как придется. Максимум что может быть неправильно после сборки, это флипнутый (развернутый) уголок.
Но его всегда можно развернуть пальчиками, предварительно расслабив винты.




Кубик Рубик 4х4 механическая сборка


Друзья, проявите терпение и выдержку. Нельзя сказать что собрать механически кубик 4 на 4 сложнее чем по алгоритмам, но потратить 20-30 минут придется.

Для сборки вашего кубика 4х4 по кусочкам, вам понадобится:

  1. Отвёртка;
  2. Пинцет (можно обойтись и без него);
  3. Маникюрные ножницы;
  4. Узкий скотч;
  5. Ваши руки;
  6. Терпение.
фотография - инструменты для сборки кубика 4 на 4 механическим способом

На фотографии показаны инструменты, которые понадобятся вам
для того чтобы собрать механически кубик Рубик 4х4.






Собираем полусферу


Для того, чтобы сборка полусферы и всего кубика 4х4 была проще, мы не затягивали сильно винты и использовали скотч.

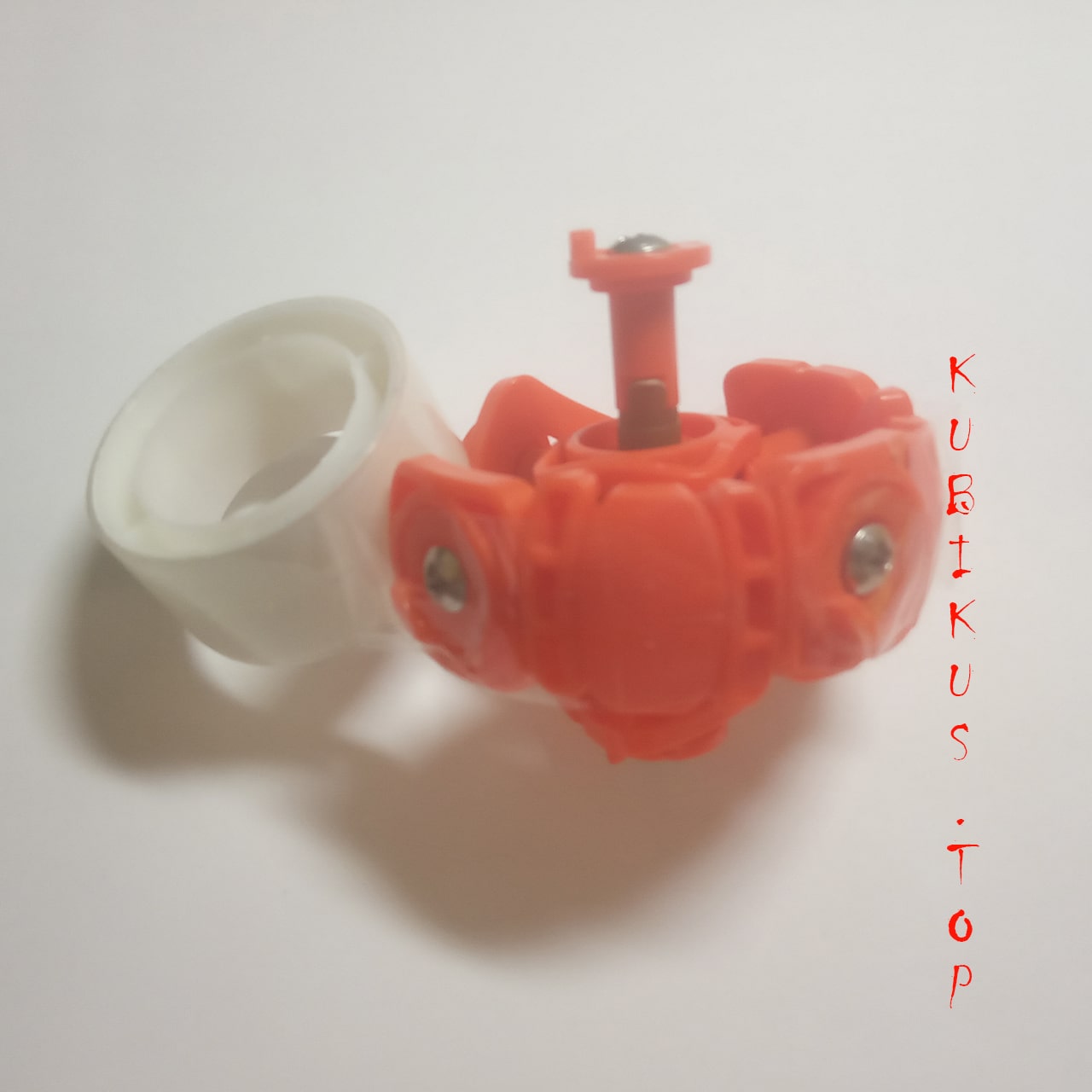

После того как вы соберете первый элемент полусферы, состоящий из двух блокираторов и центральной части, сразу заклейте их скотчем.

фотография - заклеиваем скотчем элементы сферы кубика 4 на 4
Не нужно бояться заклеивать элементы скотчем. Клей не остается на пластике, проверено.


Последовательность сборки полусферы:

Собираем кольцо, или как его назвал Максим, круг (34 минута видео). Далее по пунктам.
  1. Собрали первое полукольцо;
  2. Собрали второе полукольцо (стоящее напротив);
  3. Третье полукольцо;
  4. Четвертое полукольцо сферы.

Не забывайте после каждого этапа сборки, скреплять элементы скотчем. Важно, чтобы скотч был наложен одним куском, тогда его будет проще вытащить на следующем этапе сборки.


фотография - полусфера куба 4х4 заклеенная скотчем



Таким образом получилась полусфера закрепленная скотчем.

Нижняя часть крестовины остается несобранной.


фотография - заклеиваем скотчем элементы полусферы четвёрки


фотография - скрепляем скотчем детали полусферы кубика фотография - скрепляем скотчем детали полусферы кубика 4 4 фотография - скрепляем скотчем детали полусферы кубика 4на4 фотография - скрепляем скотчем детали полусферы кубика 4х4 фотография - скрепляем скотчем детали полусферы кубика 4х4х4 фотография - полусфера кубика 4 на 4 склеенная стотчем







Собираем первую часть из восьми элементов


На одну из сторон полусферы, надеваем четыре элемента.

Два центральных и два реберных элемента.


фотография - четыре элемента кубика 4 на 4 на полусферефотография - четыре элемента кубика 4х4 на полусферефотография - фотография - четыре элемента кубика 4х4х4 на полусфере




Далее вставляем еще четыре детали. Два рёберных и два угловых элемента кубика 4х4.


фотография - вторая четвёрка элементов кубика 4 на 4 на полусфере


фотография - вторая четвёрка элементов кубика 4 4 на полусфере фотография - вторая четвёрка элементов кубика 4х4 на полусфере фотография - вторая четвёрка элементов кубика 4х4х4 на полусфере







Собираем по деталям второй блок из восьми элементов


Теперь проделайте точно такую же операцию, как и в предыдущем этапе. Только теперь с противоположным блоком элементов.

фотография - блок из восьми элементов кубика 4 на 4 на полусфере


фотография - блок из восьми элементов кубика 4 4 на полусфере фотография - блок из восьми элементов кубика 4х4 на полусфере фотография - блок из восьми элементов кубика 4на4 на полусфере







Удаляем скотч из-под элементов кубика 4 на 4


Для удаления скотча из-под деталей кубика, воспользуйтесь ножницами и пинцетом. Разрежьте скотч в местах показанных на картинке ниже, синими линиями.


фотография - удаление скотча с полусферы кубика 4 4
Теперь аккуратно вытащите скотч из-под элементов куба. При этом будьте очень аккуратны, так как теперь полусфера может развалиться и Вам придется начинать всё с самого начал.


Важно!

А для того, что бы ничего не развалилось, держите полусферу с уже собранными элементами так, как показано в следующем шаге.


фотография - снимаем скотч с полусферы кубика 4 на 4 фотография - снимаем скотч с полусферы кубика 4на4 фотография - снимаем скотч с полусферы кубика 4х4 фотография - снимаем скотч с полусферы кубика 4х4х4 фотография - снимаем скотч с полусферы кубика 4х4х4







Как держать кубик Рубика 4 4 чтобы он не разлетелся


Зажав часть крестовины которая осталась несобранной, между основание указательного и большого пальца, вытягиваем скотч и продолжаем механическую сборку кубика 4 на 4 по деталям.


фотография - как держать кубик собирая его механически


фотография - как держать кубик Рубика собирая его механически фотография - как держать кубик 4 на 4 собирая его механически






Заполняем деталями пространство на полусфере


Мы ставили два центральных элемента и два рёберных, а потом в такой же последовательности с противоположной стороны.

фотография - вставляем детали кубика 4 на 4 в свои пазы

фотография - вставляем детали кубика 4на4 в свои пазыфотография - вставляем детали кубика 4 4 в свои пазыфотография - вставляем детали кубика 4х4 в свои пазыфотография - вставляем детали кубика 4х4х4 в свои пазыфотография - осталось вставить один элемент кубика 4 на 4фотография - вставляем детали кубика Рубика 4 на 4 в свои пазы


На этом этапе, половина кубика Рубик 4х4 по деталям должна быть собрана.

фотография - половина кубика 4 на 4 собрана механическим путём





Сборка сферы и следующих двух слоёв кубика 4 4


Теперь вы можете перевернуть кубика вниз собранными деталями и положить его на стол.

Устанавливаем:

  • Два элемента центра;
  • Два реберных элемента;
  • Блокиратор.

фотография - собираем механически вторую половину кубика 4 на 4


фотография - собираем механически вторую половину кубика 4 4 фотография - собираем механически вторую половину кубика 4х4 фотография - собираем механически вторую половину кубика 4х4х4 фотография - собираем механически вторую половину кубика 4x4x4 фотография - собираем механически вторую половину кубика 4 * 4 фотография - собираем механически вторую половину кубика 4*4







Собираем следующие два слоя кубик 4 на 4


Теперь соберем еще два слоя и блокиратор, с противоположной стороны.

Вот таким несложным образом как показано на иллюстрациях ниже.

фотография - собрана половина и два блока по восемь єлементов

Иллюстрация того что должно получиться после сборки данного этапа.




фотография - собираем два блока по восемь деталей кубика 4 на 4фотография - собираем два блока по восемь деталей кубика 4 4фотография - собираем два блока по восемь деталей кубика 4х4фотография - собираем два блока по восемь деталей кубика 4х4х4








Заполняем пространство между собранными сторонами кубика 4 на 4


Вы может собирать в любой последовательности. Главное чтобы куб не развалился от вашего напора. smirk

Мы же вставляли центральные элементы кубика 4х4, потом блокиратор и далее по картинкам.

фотография - вставляем элементы кубика 4 на 4 между блоками


фотография - вставили элементы центафотография - вставили блокираторфотография - блокиратор уже вставлен с другой стороныфотография - центры и блокираторы на своих местах



Далее собирали вот до такого состояния.

фотография - вставляем элементы полусферы и реберные элементы





Собираем центр и блокираторы


Три фотографии ниже, достаточно точно предают ход сборки кубик 4 на 4 на данном этапе.


фотография - осталось собрать сферу и четыре элемента фотография - вставляем элемент сферы кубика 4 на 4 фотография - вставили последний блокиратор








Вставляем последние четыре элемента


Теперь аккуратненько втисните последние четыре детальки и ваш кубик будет собран из деталей полностью.

Если возникают затруднения и последние элементы очень туго вставляются, расслабьте винтики на всех сторонах и повторите попытку.


фотография - вставляем механически последние четыре детали


фотография - осталось вставить два центральных элемента фотография - кубик 4 на 4 полностью собран механически фотография - кубик 4х4 полностью собран механически фотография - кубик 4 4 полностью собран механически




фотография - вот мы и собрали кубик 4 на 4 механически



Вот и достигнута ваша цель! Развалившийся кубик 4 на 4 собран по элементам.

Теперь осталось его отрегулировать, смазать и можно ставить новые рекорды.






Как собрать кубик Рубика 4 на 4 механически видео


Для полного понимания всего процесса механической сборки куба, рекомендуем посмотреть видео. Возможно какие-то нюансы сборки, не достаточно хорошо показаны на картинках.




Название видео: Как собрать кубик Рубика 4х4 механически
Описание видео: Из данного видео вы узнаете, каким способом можно собрать механически из деталей кубик 4х4х4.
Ссылка на видео: https://kubikus.top/4x4/155-detali-kubik-4-na-4/iframe/
Видео добавлено: 2018-08-28
Продолжительность: 1 час 01 минут 17 сек. - в формате ISO PT1H1M17S
